TDB471

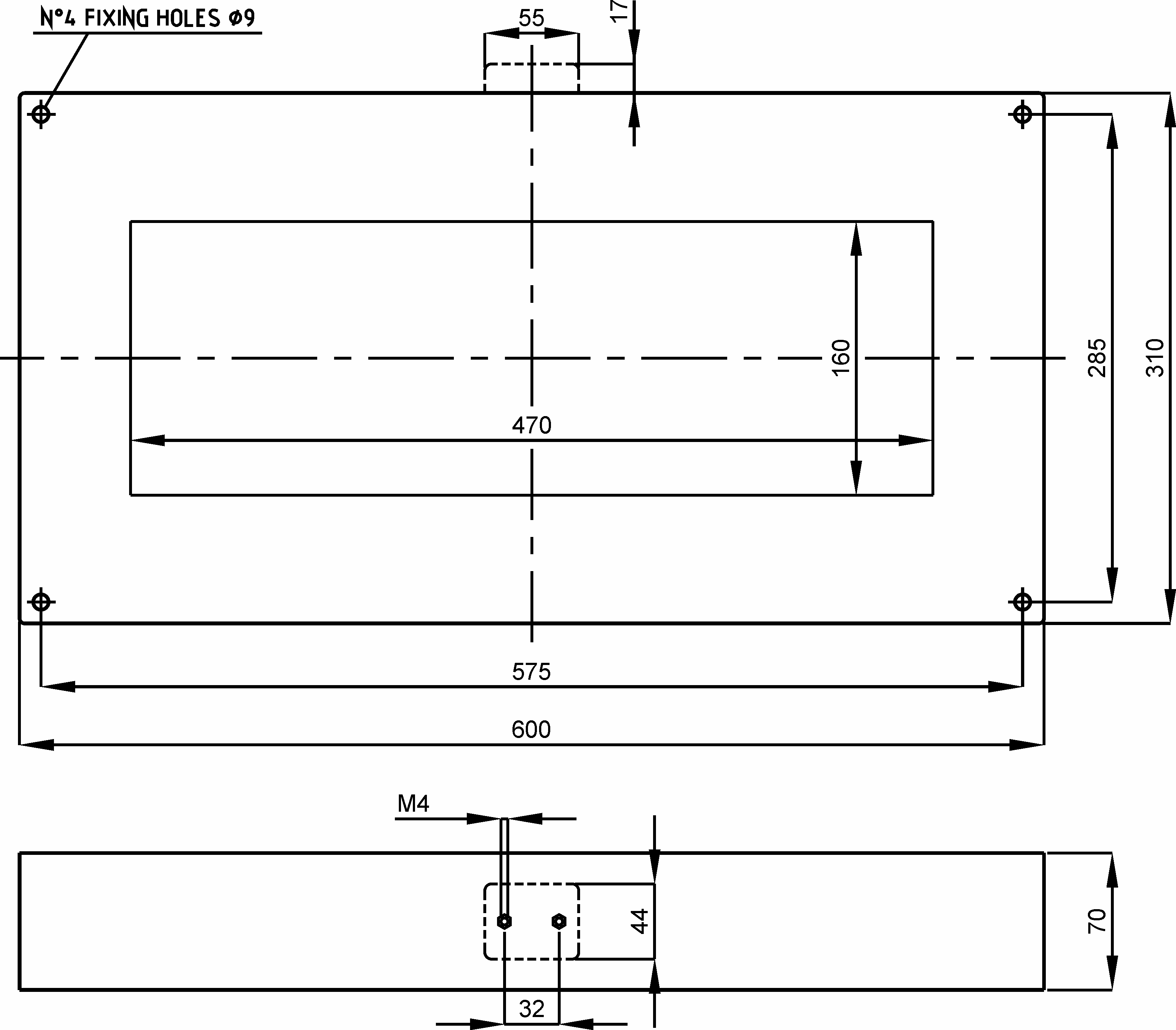

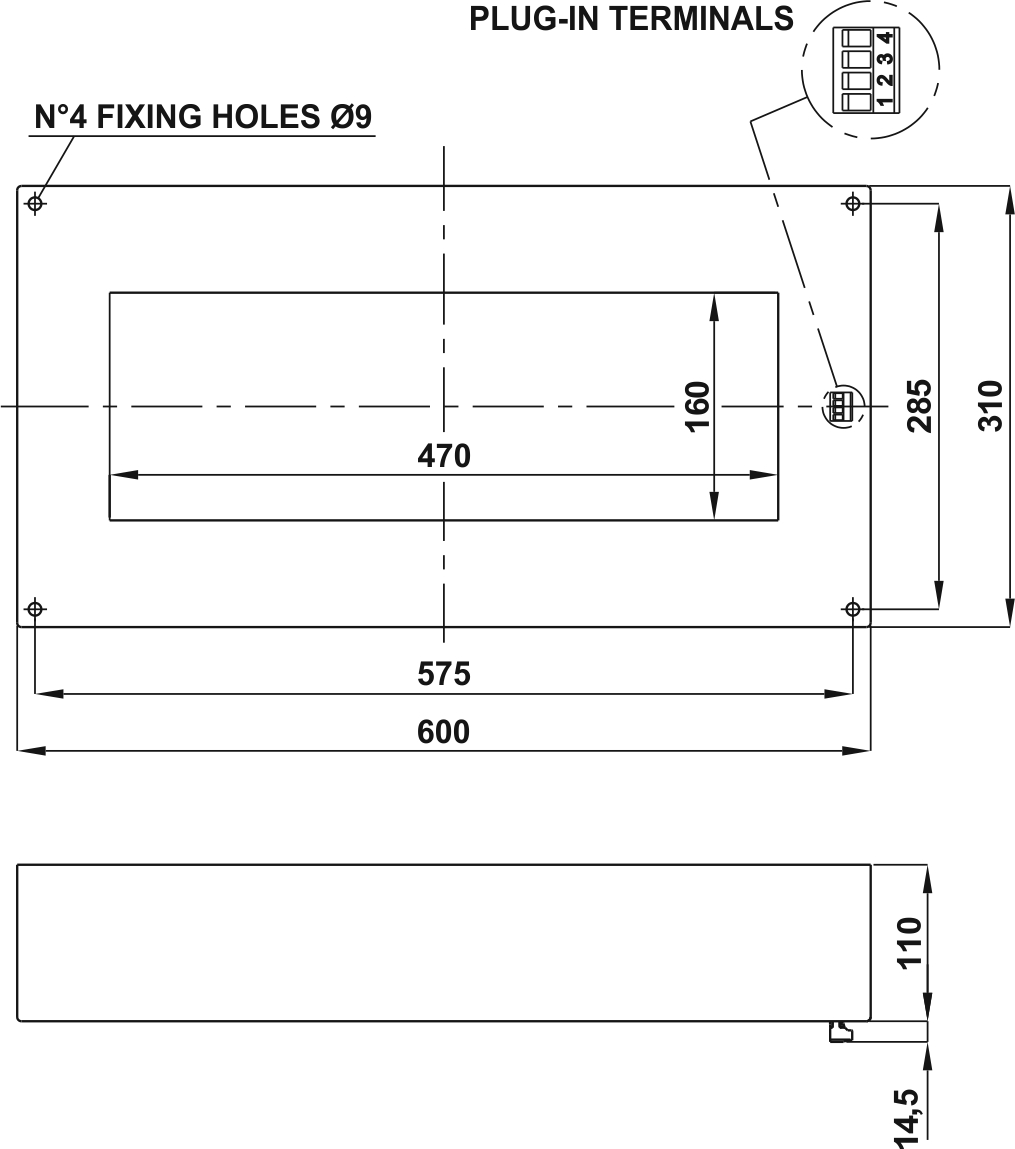

Sensore/Toroide 470x160mm

I sensori rettangolari della serie TDB sono in grado di misurare correnti alternate e correnti continue con una banda DC-10kHz. Essi hanno una funzione di Smagnetizzazione integrata con azzeramento del DC offset, che si attiva su comando del relè, che azzera di fatto l’errore di misura dovuto a fattori quali: presenza di campi magnetici in DC (campo magnetico terrestre, magneti permanenti, bobine in DC, ...), derive in temperatura, urti o vibrazioni meccaniche. L’errore di misura della corrente RMS (AC+DC) è proporzionale alla corrente di linea e dipende dalla disposizione delle barre conduttrici passanti all’interno del sensore ed alla disposizione e distanza di eventuali barre conduttrici adiacenti. Le impostazioni di IΔn<3A saranno infatti possibili solo mediante centratura delle barre e condizioni climatiche controllate (temperatura, vibrazioni, EMI).

Scheda tecnica
